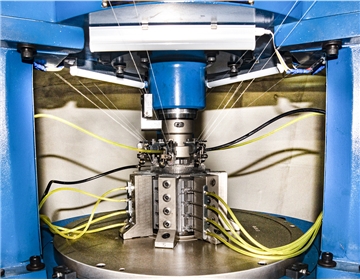

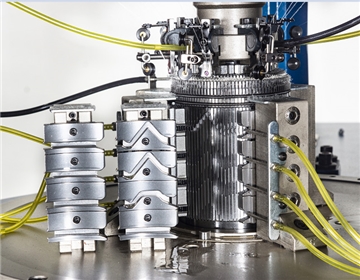

羅紋機主要由編織機構、給紗機構、牽拉卷取機構、傳動機構等組成。編織機構由針筒、針盤、三角座、舌針、導紗器等機件組成（見下頁圖）。針筒為一金屬圓筒，筒面沿軸向開槽。
針盤為一金屬圓盤，盤面沿徑向開槽，其槽數與針筒槽數相等。針盤安裝在針筒上方，針筒槽和針盤槽交錯配置。針盤和針筒之間留有一定間隙，以便織物通過。舌針分別插在針盤槽和針筒槽中。針筒三角座的三角組成控制針筒舌針升降運動的三角針道。針盤三角座的三角組成控制針盤舌針徑向進出運動的三角針道。
不論是針筒與針盤同步回轉而三角座固定的羅紋機，還是三角座回轉而針筒與針盤固定的羅紋機，都從導紗器引入紗線,由針筒舌針形成正面線圈,針盤舌針形成反面線圈。一根紗線在緯向交替編織正反面線圈，以形成羅紋組織。
| 配件名稱 | 品牌/產地 | 數量 |
| 1、心臟（啞光電鍍防銹） | 漢馬 | 1套 |
| 2、插片式針筒CYLINDER/DIAL特殊合金鋼 | 漢馬 | 1套 |
| 3、大盤齒輪跑道 | 耐磨片 | 1組 |
| 4、織針（含備用各100枚） | 國產 | 1組 |
| 5、小四面紗架 | 漢馬 | 1組 |

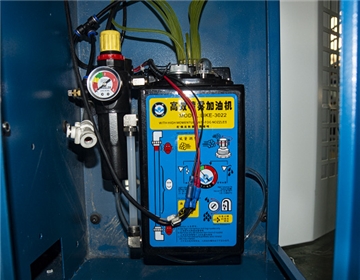

| 6、噴油機 | 漢馬 | 1臺 |

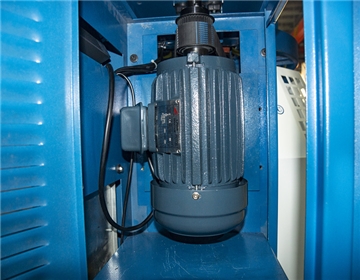

| 7、馬達 | 漢馬 | 1臺 |

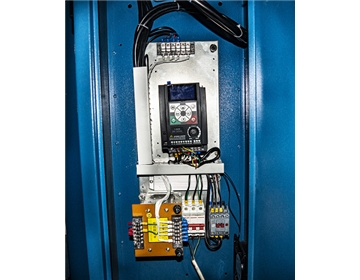

| 8、變頻傳動裝置 | 日業 | 1臺 |
| 9、控制面板 | 漢馬 | 1套 |
| 10、三角（進口材料） | 漢馬 | 1套 |
| 11、喂紗嘴（含備用1個）（帶氨綸導輪） | 漢馬 | 1組 |

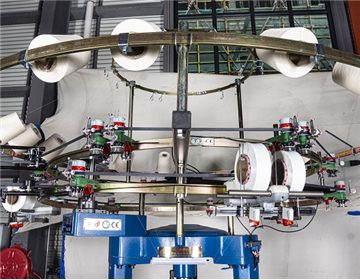

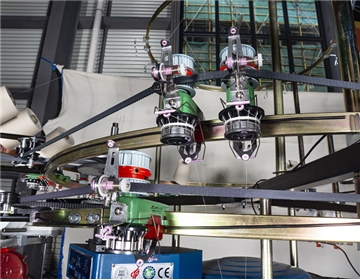

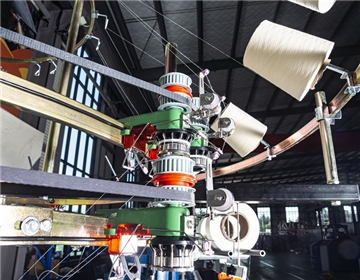

| 12、輸紗器 | 漢馬 | 1套 |
| 13、氨綸架 | 漢馬 | 100% |
| 14、送紗鋁盤 | 漢馬 | 1組 |
| 15、調節架 | 漢馬 | 1組 |
| 16、伺服送紗系統（可選配） | ||

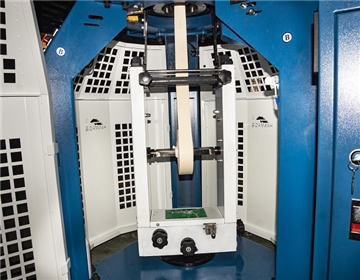

| 17、卷布機（兩用） | 臺灣永泰 | 1套 |
| 18、用于均衡下布張力只方型撐布架裝置 | 漢馬 | 1套 |
| 19、雷達式360度回轉除塵裝置 | 三松 | 1套 |
| 20、三色警示燈 | 三松 | 1支 |
| 21、工具（少量必備供調試用） | 漢馬 | 1套 |
